ＫＳＤ工法は、低騒音・低振動のプレボーリング最終打撃工法です。
所定深さまでプレボーリングを行った後、鋼製の先端キャップを装着したコンクリート杭を建てこみ、杭中空部に沈めた下部ハンマーによって、先端キャップを打撃し、所定の深度までコンクリート杭を打設します。
低騒音・低振動
地中に挿入した杭の先端を打撃するため騒音・振動を小さくできます。 従来の油圧ハンマーに比べても約８０％の測定結果を誇ります。
高支持力
先端キャップを介して支持層を直接打撃するため小さなエネルギーで高い支持力を得ることができました。
施工性
先端キャップを強く、杭頭部を弱く、ほぼ同時に打撃するＫＳＤハンマーによりスムーズな施工を実現しました。
経済性
杭先端支持力係数は［α＝３０］で、認定埋込工法の［α＝２５］に比して１２０％の支持力を期待できます。その結果、使用する杭の径または本数を少なくできます。
信頼性
ＫＳＤ工法は１９９９年１２月に建設大臣より認定書の交付を受け、その優れた施工性・信頼性が実証されました。（認定番号＝建設省静住指発第４１号）
|

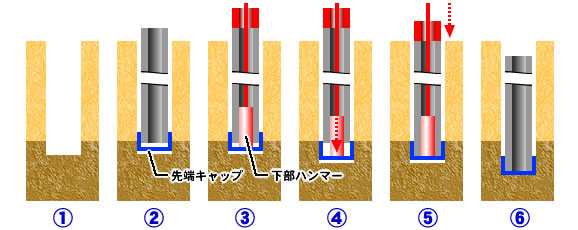

施工手順
※設計条件・地盤条件等によっては［杭周固定液］ が必要です。
１．アースオーガーによって所定の支持層まで先行掘削を行ないます。
２．杭に先端キャップを取付け、掘削孔内に杭を建て込みます。
３．杭体内に下部ハンマーを、杭頭に上部ハンマーをセットします。
４．下部ハンマーにより先端キャップを打撃して、先端キャップを貫入させます。
５．上部ハンマーにより杭頭を軽撃して、杭本体を先端キャップの位置まで押し下げます。
６．４．５．の工程を繰返し、杭を支持層内に杭径（１Ｄ）以上貫入させ完了。 |
|
